階段の上り口、収納に土間コンクリートが打設されました。
昨日、ローカに砕石を搬入していましたが、この通りコンクリートが綺麗に打設されています。
玄関の踏込です。
スキップハウスの1Fキッチンフロアは土間仕上げですが、ピットハウスの方は床上げ仕上げになります。
その分洋室へのスキップする高さが土間から確保されて、床下のピットルームができるわけです。
仕上がった基礎に見るホールダウン金物とアンカーボルトです。
型枠バラシ⇒ローカ埋戻し。
型枠が外されて、既に運び出されています。
ダンプに積まれた砕石をユンボでくみ取り、一輪車に開けます。
基礎の全景、東側から臨んでいます。
これで1部屋になります。手前左がクローゼット、右側はバルコニーになります。その奥の平らなところがピットルーム、その上が洋室というスキップフロアです。

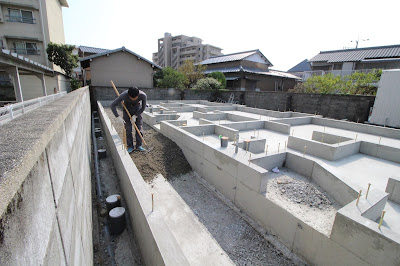

現在は、ローカの埋戻しをしていました。
ダンプに積まれた砕石をユンボでくみ取り、一輪車に開けます。
力技で押していきます。
ドサッと開けます。
均した後、転圧をして固めてからコンクリートを打設します。
基礎立ち上がりコンクリートの養生。
一夜明けて、昨日の躍動感とは打って変わって、静まり返っている現場です。
コンクリートが固まり強度が出てから型枠をはずします。
糸を引っ張って、アンカーボルトの位置を微調整しています。
寄り、高さ、傾きなどです。
こちらは耐力上重要な墨の柱位置、長いのがホールダウン金物、短いのがアンカーボルトになります。ホールダウンは柱と基礎、アンカーボルトは土台と基礎を緊結します。
コンクリートが固まり強度が出てから型枠をはずします。
糸を引っ張って、アンカーボルトの位置を微調整しています。
寄り、高さ、傾きなどです。
こちらは耐力上重要な墨の柱位置、長いのがホールダウン金物、短いのがアンカーボルトになります。ホールダウンは柱と基礎、アンカーボルトは土台と基礎を緊結します。
立ち上がりコンクリート打設。
基礎、立ち上がりコンクリートの打設が始まりました。
ポンプ車で打設しています。
左が生コン車、右がポンプ車です。
生コン車からポンプ車に流し込まれています。
高く吊り上げて、奥から打設していきます。
立ち上がりに流す際は、3人の作業になっています。
手前の職人さんは、ポンプ車のホースを抱え、立ち上がり型枠の中へ目掛けて打設しています。このホースには結構圧力がかかるので力技でもあります。
二人目の職人さんは、バイブレーター担当。流されるコンクリートに強い振動を与えて隅々までむらなく流す役割です。
三人目の職人さんは量を見ながらコテで均していきます。
このように順番に流していきます。
右の職人さんは、流し込まれたコンクリートの高さをレーザー機器で図っています。
左の職人さんは、圧力の掛かった型枠を再度膨れないようチェックし、補強して回っています。
総勢8名の作業でした。
ポンプ車で打設しています。
左が生コン車、右がポンプ車です。
生コン車からポンプ車に流し込まれています。
高く吊り上げて、奥から打設していきます。
立ち上がりに流す際は、3人の作業になっています。
手前の職人さんは、ポンプ車のホースを抱え、立ち上がり型枠の中へ目掛けて打設しています。このホースには結構圧力がかかるので力技でもあります。
二人目の職人さんは、バイブレーター担当。流されるコンクリートに強い振動を与えて隅々までむらなく流す役割です。
三人目の職人さんは量を見ながらコテで均していきます。
このように順番に流していきます。
右の職人さんは、流し込まれたコンクリートの高さをレーザー機器で図っています。
左の職人さんは、圧力の掛かった型枠を再度膨れないようチェックし、補強して回っています。
総勢8名の作業でした。
型枠工事も大詰め。
ほとんど型枠が起こされていました。
型枠が起きたところから、コンクリートで膨れないよう控えをとったり頭を繋いだりしていきます。
さらに、型枠の中にアンカーボルトがセットされていきます。
アンカーボルトは基礎に土台を緊結する重要な金物です。
糸を張って正確にセットしていきます。
このあと、ホールダウンという柱と基礎を緊結する金物もセットされていきます。
見返しです。
型枠が起きたところから、コンクリートで膨れないよう控えをとったり頭を繋いだりしていきます。
さらに、型枠の中にアンカーボルトがセットされていきます。
アンカーボルトは基礎に土台を緊結する重要な金物です。
糸を張って正確にセットしていきます。
このあと、ホールダウンという柱と基礎を緊結する金物もセットされていきます。
型枠工事。
型枠大工さんが次々に型を起こしています。
たった一日でこのスピード。やはり手慣れた職人さんは、所作が違いますね。
外側の型に対してコンクリートに付いた墨通りに内側から型を起こして固定しています。
奥からの見返し全景です。
次は、立ち上がりコンクリート打設です。
たった一日でこのスピード。やはり手慣れた職人さんは、所作が違いますね。
外側の型に対してコンクリートに付いた墨通りに内側から型を起こして固定しています。
奥からの見返し全景です。
次は、立ち上がりコンクリート打設です。
ベース土間コンクリート打設完了。
ベース土間コンクリートの打設が完了しました。
次の工程、立ち上がり基礎の型枠が運び込まれています。
型枠大工さんが来る前に、すぐに作業できるよう準備してくれています。
この段階で部屋の広さとかに、リアル感が出てきます。
私自身がプロデュースして間取りも考案したのですが、このリアル感を感じるとき本当にうれしくなります。
見返しのベース全景です。
次の工程、立ち上がり基礎の型枠が運び込まれています。
型枠大工さんが来る前に、すぐに作業できるよう準備してくれています。
この段階で部屋の広さとかに、リアル感が出てきます。
私自身がプロデュースして間取りも考案したのですが、このリアル感を感じるとき本当にうれしくなります。
見返しのベース全景です。
ベタ基礎のベース土間コンクリート打設。
ベースの土間コンクリートの打設が始まりました。
左の青い車が生コン車、右の車がポンプ車です。
生コン車からコンクリートをポンプ車に送り込み、高く吊り込んで打設していきます。
ポンプ車からコンクリートが流し込まれています。
職人さんが、ワイパーのような大きな道具を持っています。
すぐに均しています。
そのあと、左官さんが金コテを使って綺麗に仕上げています。
こちらは、ピットルームという洋室下の床になるので、仕上がり下地となります。
奥がキッチン等の水廻りになるのですが、仕上がりは今より高くなります。
このあと、水回り側も打設していきます。
